Máy nén đất 3 trục tự động

- Máy nén đất 3 trục tự động sử dụng công nghệ tiên tiến của Anh Quốc. Máy tích hợp công nghệ cơ khí, điện tử, hệ thống điều khiển hoàn toàn toàn tự động và kiểm tra chẩn đoán lỗi.

- Máy nén đất 3 trục tự động bao gồm khung gia tải 3 trục, bộ điều khiển áp suất và thể tích tiên tiến (APVC), buồng mẫu 3 trục, các cảm biến đo và phần mềm tiên tiến. Máy nén đất 3 trục tự động thiết kế để vận hành với máy tính hoặc vận hành độc lập.

- Máy nén đất 3 trục tự động đáp ứng các tiêu chuẩn: BS 1377-7/1377-8/1924-2, ASTM D2850/D4767/D2166, AASHTO T296/T297

Phần mềm điều khiển Máy nén đất 3 trục tự động

- Module thu thập dữ liệu

- Module bão hòa và nén cố kết

   + B check

   + Đường cong bão hòa của áp suất buồng và áp suất ngược

   + Nén cố kết đẳng hướng

- Module thí nghiệm 3 trục tiêu chuẩn

   + Thí nghiệm nén 3 trục không cố kết – không thoát nước (UU)

   + Thử nghiệm nén 3 trục cố kết – không thoát nước (CU);

   + Thử nghiệm nén 3 trục cố kết – thoát nước (C-D);

- Module xử lý dữ liệu

Khung gia tải Máy nén 3 trục tự động

- Khung gia tải 3 trục vững chắc, độ bền cao, độ ồn thấp và hoạt động trơn tru. Máy sử dụng động cơ bước kết hợp với hệ thống truyền động bánh răng.

- Máy được trang bị công tắc giới hạn hành trình trên và dưới, đo biến dạng mẫu bằng cảm biến dịch chuyển độ chính xác cao, đo lực nén bằng load cell. Máy tích hợp thiết bị bảo vệ quá tải, khi lực trục tải lớn hơn phạm vi đo của cảm biến, máy sẽ tự động dừng hoạt động.

- Lực nén cao nhất: tùy chọn 10 KN (tùy chọn các model khác như bên dưới)

- Tốc độ thí nghiệm: 0.00001 ~ 9.99999 mm/phút

- Độ chính xác tốc độ: ±0.1% F.S

- Cảm biến đo dịch chuyển: 25mm, chính xác 0.01mm

- Khoảng trống chiều đứng: 500mm

- Khoảng cách hai trụ máy: 300mm

- Đường kính tấm nén: 148mm

- Nguồn điện: 110 - 240V, 50Hz

- Kích thước: D580 x R380 x C1140mm

- Trọng lượng: khoảng 105 kg

Bộ điều khiển áp suất và thể tích

- Áp suất cao nhất: 2 MPa

- Độ phân giải áp suất: 1 KPa

- Thể tích cao nhất: 100 ml

-  Độ phân giải thể tích: 0.001 ml

- Công giao tiếp USB

- Điều khiển bằng 16 phím nhấn

- Màn hình hiển thị LCD 192*64

- Bảo vệ tự động ngăn ngừa quá áp suất và thể tích

Buồng mẫu 3 trục

- Thiết kế dễ dàng tháo lắp với các thanh kẹp nhanh

- 3 đường vào/ra cho áp suất buồng, áp suất ngược và áp suất lỗ rỗng

- Kích thước mẫu: Φ38 x 76mm hoặc Φ50 x 100 mm

- Áp suất cao nhất: 2 MPa

- Đường kính buồng: 180 mm

- Trọng lượng: khoảng 12 kg

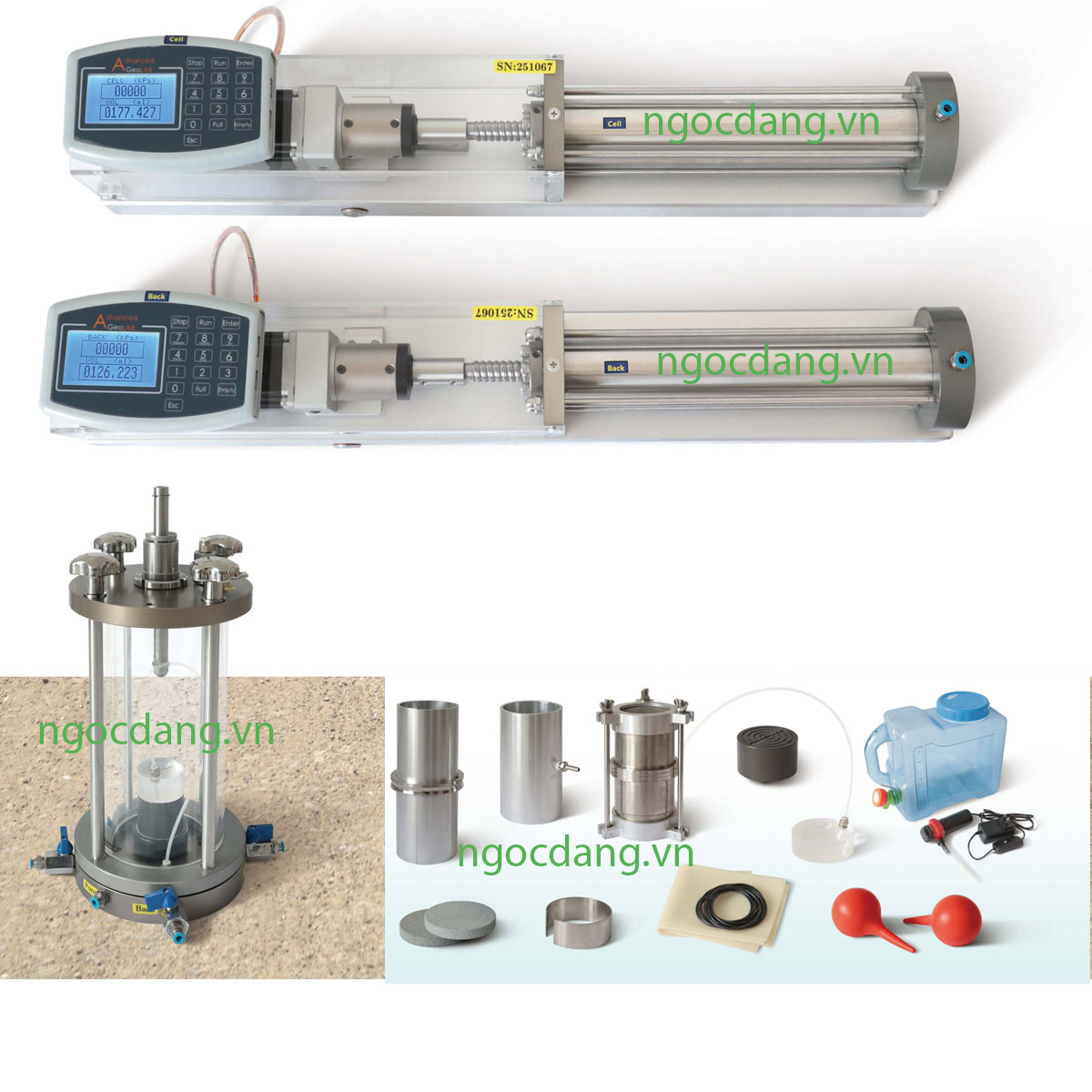

Cấu hình Máy nén 3 trục tự động

- 01x Khung gia tải

- 01x Buồng mẫu 3 trục

- 02x Bộ điều khiển áp suất và thể tích

- 01x Cảm biến đo lực

- 01x Cảm biến đo áp suất lỗ rỗng

- 01x Bình chứa nước và phụ kiện

- 01x Phần mềm cho thí nghiệm UU, CU và CD

- 6mx Ống dẫn

- Bộ phụ kiện chuẩn bị mẫu: tấm đế mẫu, tấm đầu mẫu, đá thấm (2 cái), khuôn tách đôi, khuôn bão hòa, dụng cụ gắn màng cao su, dụng cụ gắn vào cao su, màng cao su (5 cái), vòng cao su (10 cái)

Máy nén đất 3 trục tự động có các model sau:
